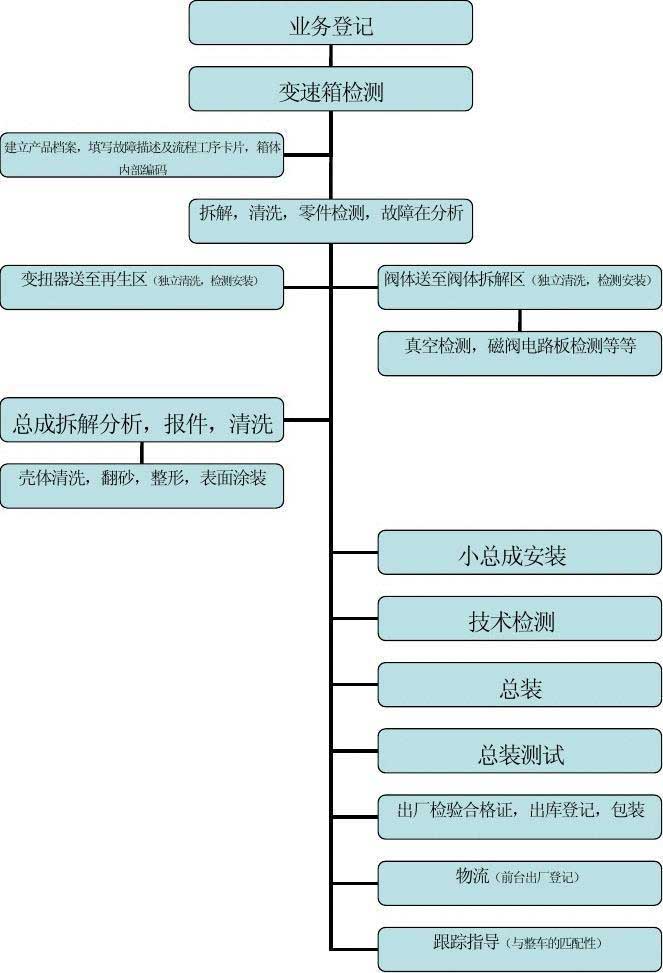

的性能，是由于再制造和大修工藝完全不一樣而產生的。

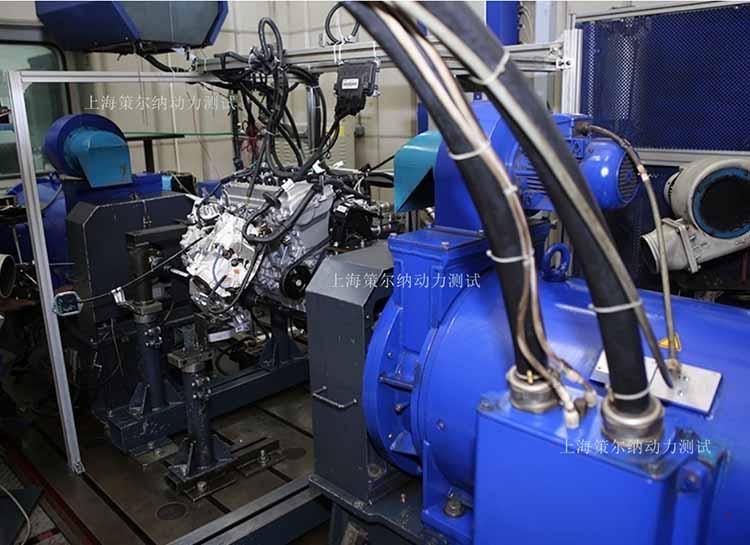

變速箱測試臺技術規格書
一、測試參數
1、輸入轉速；
2、輸出轉速；
3、輸出扭矩
4、輸出功率；
5、溫度；
6、壓力；
7、流量
二、設備組成
|
序號
|
型號
|
性能參數
|
|
1
|
變頻控制柜（現貨）
|
ABB變頻器
額定功率：160KW
額定電流：293A
額定電壓：380V
|
|
2
|
驅動電機（現貨）
|
額定功率：160KW
額定轉速：3000r/min
最高轉速：8000r/min
|
|
3
|
計算機控制系統（現貨）
|
研華610工業計算機
23寸液晶顯示器
HP1008激光打印機
數據采集單元
測控軟件
琴臺式操作臺
通過控制變頻器來改變驅動電機轉速
數據采集溫度、壓力、流量、轉速
數據記錄保存打印
溫度傳感器3個
壓力傳感器3個
流量傳感器1個
轉速扭矩傳感器1個
|
|
4
|
大扭矩負載電機（現貨）
|
大扭矩負載電機
額定功率：160KW
額定轉速：1000r/min
額定加載扭矩：1500Nm
最高轉速：3000r/min
|
|
5
|
負載電機控制柜（現貨）
|
ABB變頻器
額定功率：160KW
額定電流：293A
額定電壓：380V
|
|
6
|
加載端扭矩傳感器（現貨）
|
量程2000Nm
|
|
7
|
電纜線
|
電機至控制柜 長度15米
|
|
8
|
鑄鐵平臺（現貨）
|
|
|
9
|
驅動電機墊高件
|
|
|
10
|
加載電機墊高件
|
|
|
11
|
扭矩傳感器墊高件
|
|
|
12
|
彈性聯軸器
|
|
|
13
|
包裝運輸 現場調試
|
|

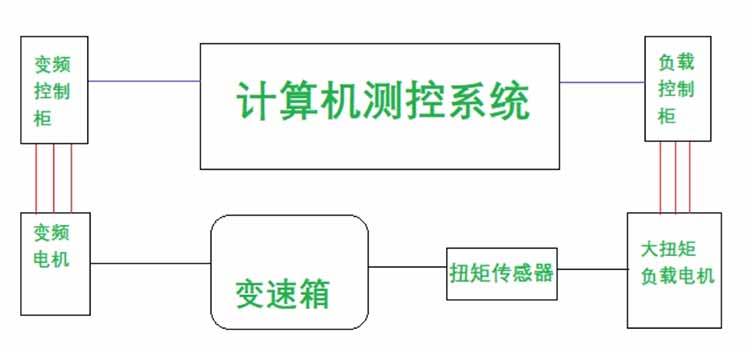

三、系統框圖
1、變頻電機連接變速箱輸入端
2、變速箱輸出端連接扭矩傳感器
3、扭矩傳感器連接大扭矩負載電機
4、計算機測控系統采集溫度、壓力、流量、轉速、扭矩信號，控制變頻電機轉速值，控制負載電機加載扭矩值
四、 質量保證：
●質量保證期自終驗收之日起12個月；
●供方必須保證提供的儀器設備是全新的、未使用過的；
●質量保證期內，在正常情使用況下，由于產品內在缺陷而造成的故障均由供方負責。
五、 售后服務：
●供方在接到設備故障的正式通知后，1小時之內做出響應，
如需現場解決，將24小時之內趕到需方現場加以解決；
●所提供產品，凡在質保期內出現產品質量問題，我公司負責免費更換相關的零部件；
●提供廣泛而優惠的技術支持及備件供應；
●控制軟件享受終身免費升級；
●定期走訪用戶，了解設備的運行狀況，并及時與用戶溝通；
六、 需方準備工作：
1、變速箱控制系統、潤滑系統，保證變速箱正常運行
2、變速箱安裝固定
