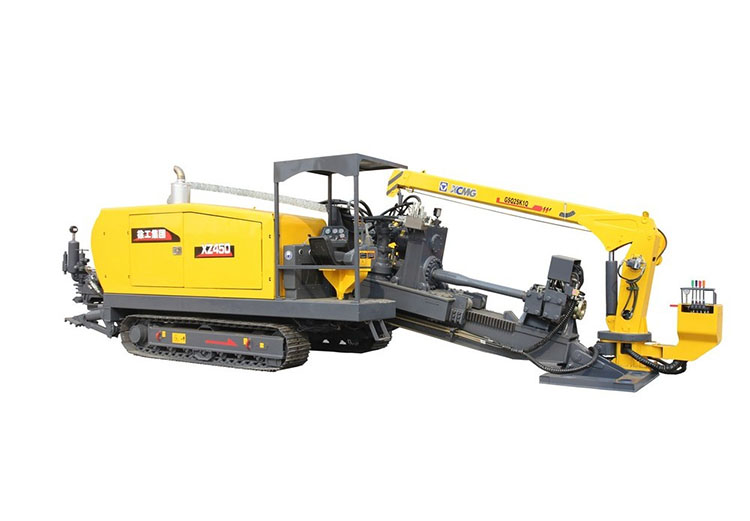

一、水平定向鉆機介紹
水平定向鉆機都是由鉆機系統、動力系統、控向系統、泥漿系統、鉆具及附助機具組成，它們的結構及功能介紹如下：
1.1 鉆機系統：是穿越設備鉆進作業及回拖作業的主體，它由鉆機主機、轉盤等組成，鉆機主機放置在鉆機架上，用以完成鉆進作業和回拖作業。轉盤裝在鉆機主機前端，連接鉆桿，并通過改變轉盤轉向和輸出轉速及扭矩大小，達到不同作業狀態的要求。
1.2 動力系統：由液壓動力源和發電機組成動力源是為鉆機系統提供高壓液壓油作為鉆機的動力，發電機為配套的電氣設備及施工現場照明提供電力。
1.3 控向系統：控向系統是通過計算機監測和控制鉆頭在地下的具體位置和其它參數，引導鉆頭正確鉆進的方向性工具，由于有該系統的控制，鉆頭才能按設計曲線鉆進，現經常采用的有手提無線式和有線式兩種形式的控向系統。
1.4 泥漿系統：泥漿系統由泥漿混合攪拌罐和泥漿泵及泥漿管路組成，為鉆機系統提供適合鉆進工況的泥漿。
1.5 鉆具及輔助機具：是鉆機鉆進中鉆孔和擴孔時所使用的各種機具。鉆具主要有適合各種地質的鉆桿，鉆頭、泥漿馬達、擴孔器，切割刀等機具。輔助機具包括卡環、旋轉活接頭和各種管徑的拖拉頭。
二、水平定向鉆機試驗臺設備配置
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
水渦流模擬負載器
|
1臺
|
型號：SW720T
額定功率：720千瓦
轉速在550r/min時，可以加載6250Nm（360kW）
轉速在1100r/min時，可以加載6250Nm（720kW）
雙向測試，即鉆頭順時針旋轉可以加載，逆時針旋轉也可以加載。
|
|
2
|
計算機測試控制臺
|
1臺
|
數據自動記錄保存
測試參數:轉速扭矩功率溫度
PID恒扭矩閉環自動控制（數字設定加載扭矩值）
|
|
3
|
溫度傳感器
|
2個
|
|
|
4
|
增速機
|
1臺
|
額定輸入扭矩：100000Nm
額定輸出扭矩：6250Nm
最大輸入轉速：120r/min
增速比 1:16
|
三、試驗項目：
本加載試驗臺主要為完成系列水平定向鉆機出廠試驗項目中的有關加載項。
參考標準JB/T 10548-2016
四、試驗方法：
（1）輕載跑合試驗：以額定功率的25%運轉25分鐘，觀察運轉情況、密封處的滲漏情況、設備溫升。
（2）溫升試驗：連續加載，50%額定功率運轉60分鐘，75%額定功率運轉60分鐘，100%截割電機額定功率運轉30分鐘，測試記錄轉速、扭矩、功率、油溫、表面溫度 。
|
