一、主要試驗項目
試驗臺設計主要依據：GB／T21682-2008《旋挖鉆機》
空載試驗、加載試驗
旋挖鉆機整機動力頭的額定輸出扭矩試驗、最大輸出扭矩試驗
旋挖鉆機整機動力頭的最高旋轉速度試驗
旋挖鉆機整機動力頭的扭矩與旋轉速度與設計要求的符合性試驗
旋挖鉆機動力頭的加壓油缸的加壓力和提升力試驗，以及提升和下放的深度（通過鉆桿方頭銷孔連接到試驗臺的測試裝置實現）。
旋挖鉆機加壓卷揚的加壓力和提升力試驗
旋挖鉆機主卷揚的提升力試驗
旋挖鉆機加壓油缸、加壓卷揚同時工作時加壓力和提升力試驗
旋挖鉆機加壓油缸、加壓卷揚、主卷揚同時工作時提升力試驗
旋挖鉆機液壓系統溫升試驗
旋挖鉆機按照給定動態載荷工況下（如載荷沖擊）的性能測試
旋挖鉆機的可靠性測試
通過試驗，能夠早期發現旋挖鉆機整機調試時動力頭總成傳動系統異響
通過試驗，能夠早期發現旋挖鉆機整機調試時動力頭總成在運行過程中的一些不穩定因素
通過試驗，能夠早期發現旋挖鉆機整機在前期運行過程中的漏油現象
二、主要技術指標
|
測試項目
|
性能指標
|
單位
|
參數值
|
測量精度
|
|
扭矩測控能力
|
輸入扭矩
|
kN·m
|
0-≥700
|
±0.5%FS
|
|
|
輸入轉速
|
r/min
|
0-≥40
|
±0.5%FS
|
|
|
額定轉速
|
r/min
|
≥8
|
|
|
提拉測試能力
|
提升力
|
kN
|
0-≥1600
|
±0.5%FS
|
|
|
加壓力
|
kN
|
0-≥1000
|
±0.5%FS
|
|
|
提拉油缸行程
|
mm
|
≥500
|
±0.5%FS
|
|
|
位移測試
|
mm
|
≥500
|
±0.5%FS
|

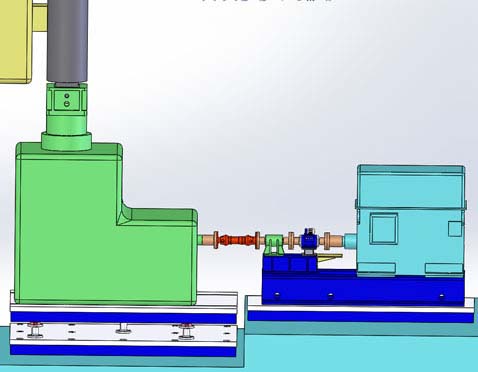

三、旋挖鉆機加載試驗臺示意圖
|
